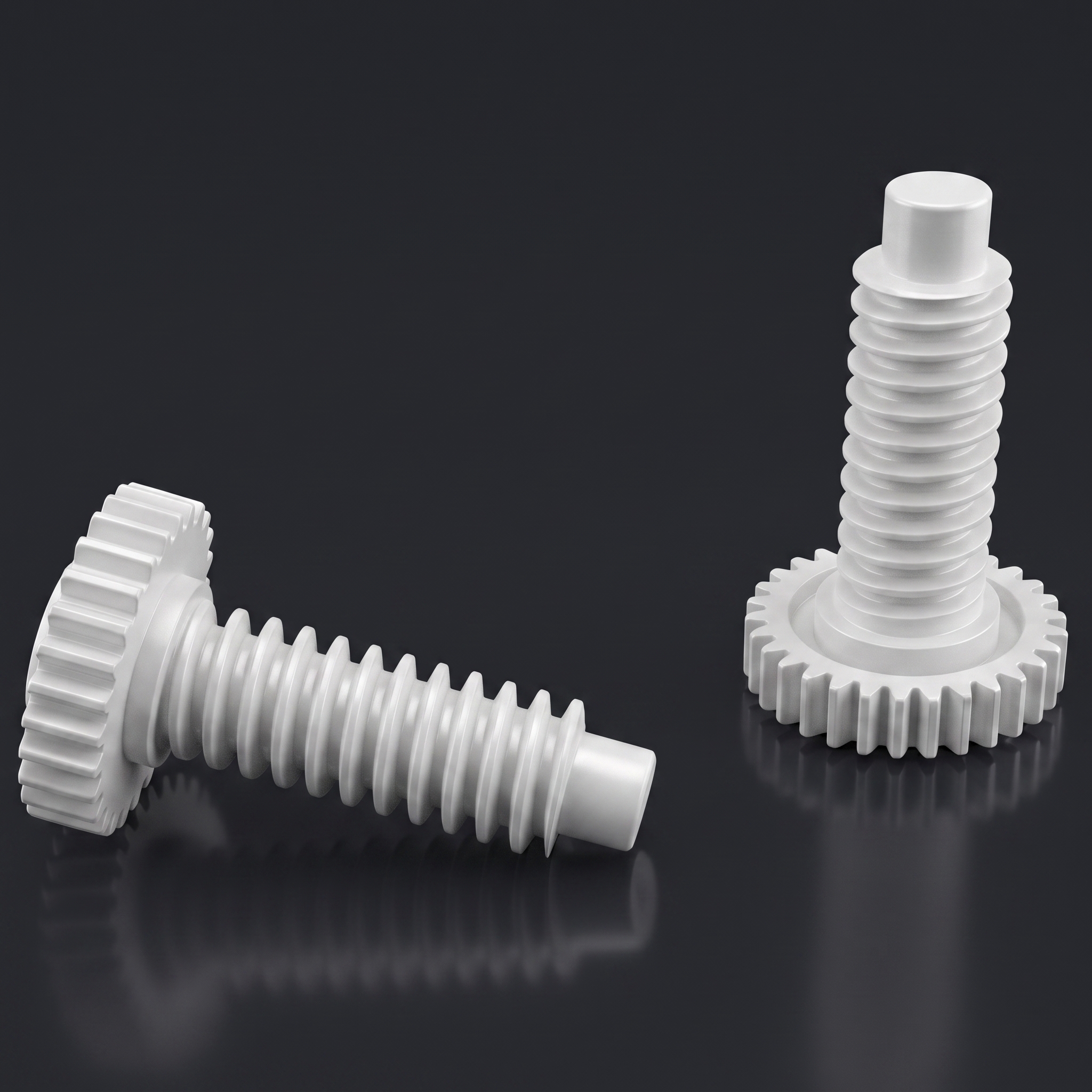

監視器傳動齒輪

規格參數

• 產品類別： 精密傳動零件（Precision Transmission Components）
• 模數範圍： M0.2 ~ M1.5（微模數至標準模數精密射出）
• 結構形式： 正齒輪（Spur Gear）與傳動螺桿/蝸桿（Worm / Lead Screw）一體成型複合結構
• 常用材質： 高耐磨低摩擦 POM（聚甲醛）、工程尼龍（PA66 / PA12 / 玻纖強化 PA）
• 核心功能： 接收步進馬達初級旋轉動力，透過一體化蝸桿/螺桿實現直角換向、大減速比輸出與機構自鎖，精準驅動鏡頭俯仰（Tilt）與水平旋轉（Pan）
• 產品應用： 網路安防監視器（IP Camera）、PTZ 雲台攝像機、智慧家庭看護攝影機、微型光學鏡頭調焦與旋轉機構

製程工藝與加工能力

• 正齒與螺桿一體微米級精密成型： 涵蓋 M0.2 至 M1.5 模數範圍，採用精密複合模具技術將輸入端正齒與輸出端精密蝸桿/螺桿一次射出成型；模具嚴格控制分模線（Parting Line）與齒形修整，確保齒輪齒面與螺桿螺旋槽光滑無毛邊。
• 高同軸度與抗彎曲變形控制： 針對細長型螺桿軸身結構，透過平衡進膠與模流保壓分析嚴格抑制冷卻收縮翹曲，確保正齒分度圓、螺桿軸心與兩端支撐軸頸的同心度與圓柱度控制在微米級公差內，消除高速旋轉時的徑向跳動與偏心阻力。

特點與優勢

• 一體化無縫傳動與空間極致緊湊： 一體成型設計徹底消除傳統「齒輪＋金屬軸心＋單獨蝸桿」的繁瑣壓配組裝工序，避免使用久後產生軸向鬆脫或打滑位移，大幅縮減監視器雲台內部結構體積與物料成本。
• 大減速比、機構自鎖與精準定位： 螺桿/蝸桿結構具備天然大減速比與機械自鎖特性，斷電或停止運轉時能穩固鎖定鏡頭視角不滑落；搭配正齒輪平穩接收步進馬達微步脈衝，實現無抖動的細膩平滑轉向。
• 極致靜音、耐磨耗與長效免維護： POM 與工程尼龍具備天然優異的自潤滑與吸震降噪特性，運轉時能有效吸收步進馬達的高頻微步共振雜音，在無潤滑油或少油工況下依然維持極低摩擦係數與長效運作壽命。
