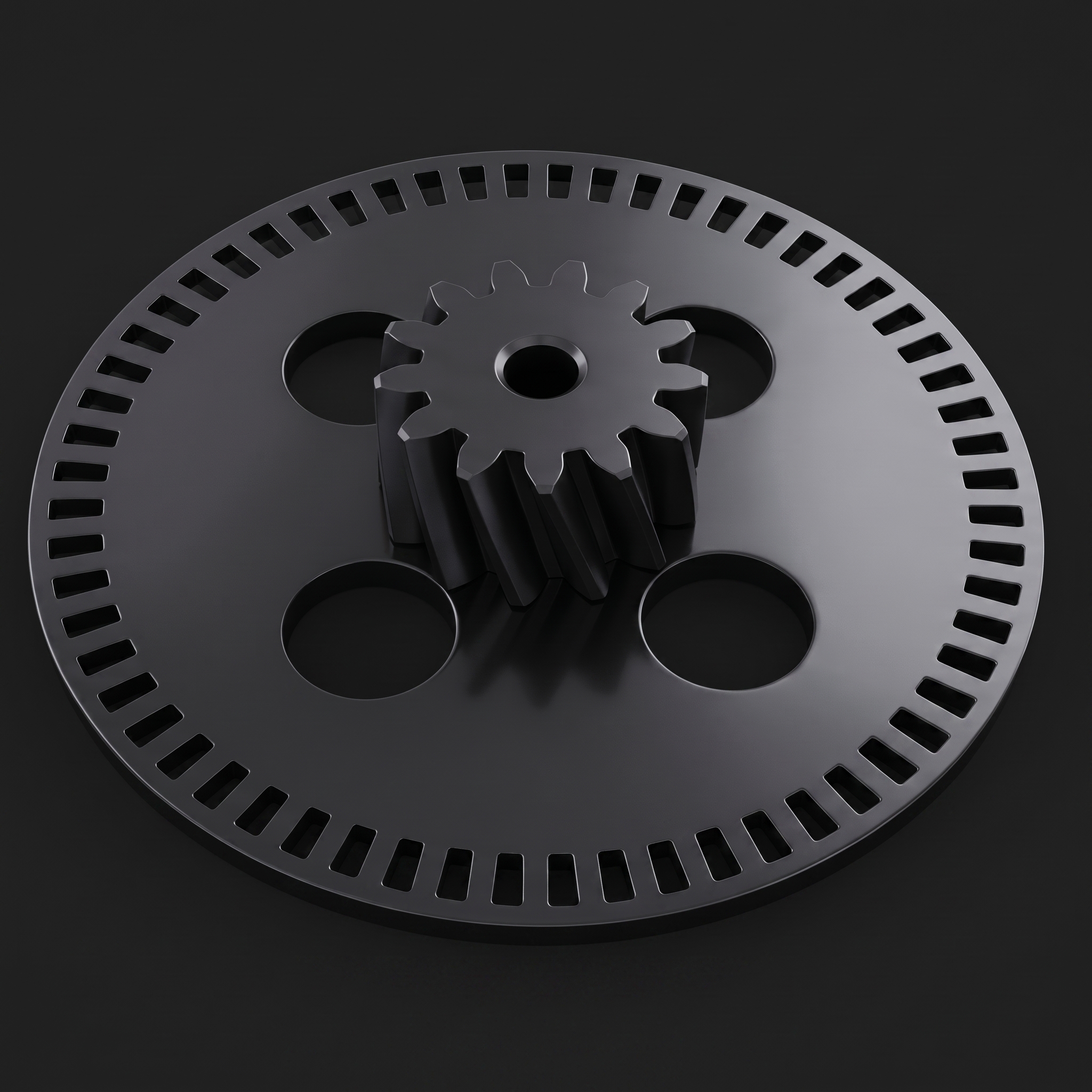

光碟機編碼齒輪

規格參數

• 產品類別： 精密傳動與光電感測零件（Precision Transmission & Optoelectronic Sensing Components）
• 模數範圍： M0.2 ~ M1.5（微模數至標準模數精密射出）
• 齒形樣式： 正齒輪（Spur）、斜齒輪（Helical）、雙聯複合齒輪（Cluster Gear）
• 整合特徵： 外圍一體成型微型光學光閘／光電遮光柵（Optical Encoder Slits / Shutter Slots）
• 常用材質：
  高耐磨遮光 POM（黑色/特定色聚甲醛）、高剛性遮光工程尼龍（PA66 / PA12）
• 核心功能： 驅動光碟機托盤進退艙（Tray Loading）、雷射讀取頭導向機構（Sled / Traverse Mechanism），並藉由外圍光閘配合光電遮斷器（Photo-Interrupter）實現微米級轉速偵測與精準定位控制
• 產品應用： 筆記型/桌上型電腦光碟機（DVD/BD-ROM/RW）、車載影音光碟機、家用遊戲主機光驅機構、精密光電讀取設備

製程工藝與加工能力

• 微模數齒形與外圍微型光柵一體射出： 涵蓋 M0.2 至 M1.5 模數範圍，模具採用高精密慢走絲與微細放電加工，將高精度齒輪與外圍微細均勻的光閘縫隙（Encoder Slits）一體成型；嚴格控管模穴分模面與微孔透光度，確保光閘邊緣清晰無毛邊、透光與遮光區對比明確。
• 高同軸度與分度圓/光柵偏擺控制： 透過模流分析優化多點平衡進膠與冷卻流道，嚴格抑制收縮應力造成的翹曲形變，確保中心軸孔、齒輪分度圓與外圍光柵圓三者之間的同心度與端面跳動控制在微米級公差內。

特點與優勢

• 傳動與光電反饋雙功能整合： 將「動力傳動齒輪」與「光電編碼器盤」整合為單一零件，免去額外組裝金屬或塑膠編碼盤的工序，大幅縮減光碟機內部機構空間與物料組裝成本。
• 精準轉速與行程反饋控制： 均勻精密的光閘特徵能精確配合光電感測器（Photo-Interrupter），提供高靈敏度的脈衝訊號反饋，確保托盤進出艙平穩不撞擊、讀取頭定位精確無誤。
• 完全遮光與抗光學干擾： 採用高密度黑色工程塑膠成型，材質具備極佳的遮光率與吸光性，能有效防止內部雷射散光或外部雜散光穿透齒身造成光電感測誤判。
• 極致靜音、低摩擦與長效耐磨： 工程塑膠材料具備優良的天然自潤滑特性與吸震降噪能力，有效消除齒輪高速進退艙時的嚙合雜音，在無潤滑油工況下依然維持極低磨耗與長效運作壽命。
